ELETRÔNICA ANALÓGICA II
Calcule a tensão e a corrente de saída para o circuito da figura abaixo com os seguintes dados de tensões e resistências:
Va = 10V; Vb = 20V; Vc = 30V
Ra = 10 kΩ; Rb = 20 kΩ; Rc = 30 kΩ
R2 = 300 kΩ

300 V; 9 mA
-900 V; 1mA
900 V; -3 mA
900 V; 1 mA
-900 V; 3 mA
Utilizando A.O. como comparador e alimentando do tipo dual-supply (+5V e -5V), com Vsat = 90% das alimentações, e a saída está ligada a um transistor de junção bipolar NPN cujo coletor possui um LED polarizado diretamente em +5V, aplica-se na entrada inversora um sinal contínuo de -5Vdc, enquanto que na entrada não-inversora está aplicado um sinal contínuo de -3V. Escolha a alternativa que representa o sinal de saída do A.O.:
-4.5Vdc
-3Vdc
+5Vdc
+4.5V
-5Vdc
Um filtro com um único capacitor possui na entrada 40 VCC. Se essa tensão for injetada em um estágio RC (R = 50 Ω, C = 40 μF), qual seria a corrente de saída, considerando-se uma carga de 500 Ω?
72,7 mA
3,636 mA
36,36 mA
7,27 mA
72,7 A

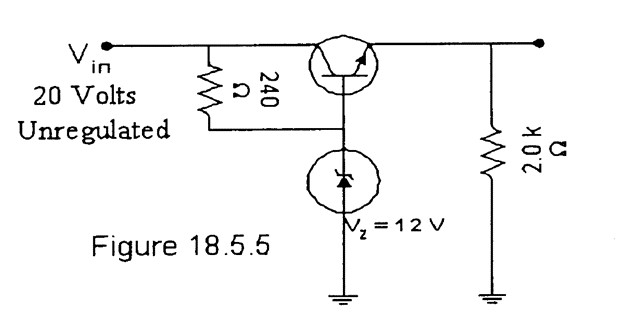

Calcule a tensão de saída e a corrente no diodo Zener no circuito regulador da figura abaixo.

11,3 V e 50 mA
12,0 V e 83,33 mA
11,3 V e 33,33 mA
20,0 V e 50 mA
8,0 V e 33,33 mA
Calcule a potência de entrada, de saída e a eficiência para o circuito abaixo. O sinal de entrada resulta em uma corrente de base de 5mA rms.

9,6 W; 625 mW e 6,5%
3,8 W; 6,4 W e 0,616%
51,9 W; 0,32 W e 10,8%
10,38 W; 4,64 W e 66,16%
10,2 W; 640,7 mW e 6,28%

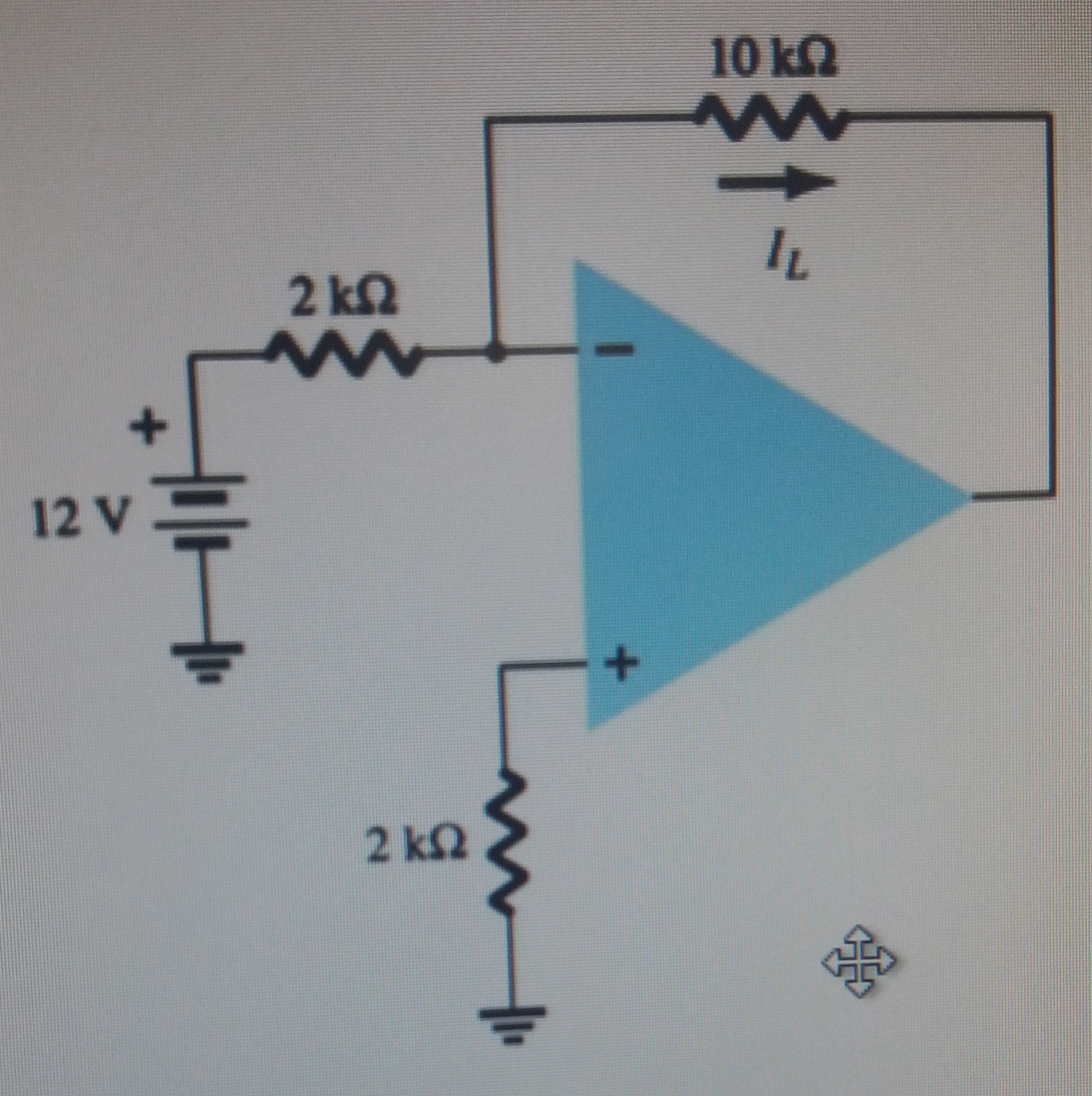

Para o circuito da figura abaixo, calcule o IL.

6 mA
12 mA
8 mA
2 mA
4 mA
Dados IDSS = 6 mA e VP = -4,5 V. Determine ID em VGS = -2 V e -3,6 V
1,852 mA; 1,20 mA
-1,852 mA; -0,24 mA
3,334 mA; 1,20 mA
1,852 mA; 0,24 mA
-3,334 mA; -1,20 mA
Um transístor unipolar (FET) depende:
apenas de elétrons livres.
de nenhum deles.
da condução de elétrons (n) ou de lacunas (p).
apenas de lacunas.
tanto da condução de elétrons (n) como de lacunas (p).

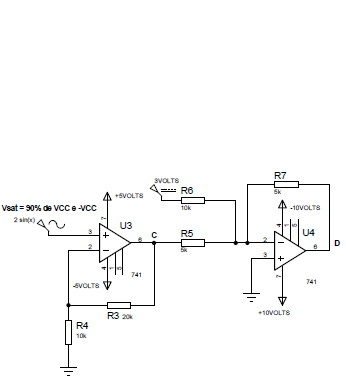

Escolha a alternativa que representa o sinal de saída do circuito
